Гирокомпасы TOKYO KEIKI TG-8100/TG-8600
Новые гирокомпасы TG-8100 и TG-8600 созданы на базе предыдущих моделей TG-8000 и TG-8500, которые уже были установлены примерно на 27 000 судов. При этом TG-8100 и TG-8600 унаследовали высокую надежность, отличные рабочие характеристики и совместимость с различными типами оборудования.
Описание
| Свидетельство о типовом одобрении РРР 01-11.1.1-8.2-0238 |  |
|||||
Гирокомпас TG-8100 предназначен для стандартного судового применения в соответствии с требованиями IMO A424 (XI) и ISO 8728 (является усовершенствованной заменой снятого с производства TG-8000). В свою очередь, модель TG-8600 разработана для использования на высокоскоростных судах и соответствует требованиям IMO A821 (19) и ISO 16328 HSC, выступая заменой TG-8500.
Среди ключевых особенностей TG-8100 и TG-8600 стоит отметить, что функция передачи оповещений (сообщений) для систем BAMS (Bridge Alert Management Systems) включена в стандартную комплектацию. Кроме того, пульты управления этих гирокомпасов оснащены тремя типами индикаторов сигнализации: [C: Caution — желтый], [W: Warning — оранжевый] и [A: Alarm — красный].
| Основные технические характеристики гирокомпаса TG-8100 | |
|---|---|
| Погрешность определения курса | не более 0.3° |
| Погрешность в сложных условиях плавания | не более 0.5° |
| Время прихода в меридиан | Не более 4 час |
| Скорость отработки следящей системы | 75°/сек |
| Основное питание | 100/110/115/220 VAC. 50/60 Гц |
| Резервное питание | 24 VDC |
| Потребляемая мощность при старте | не более 140 Вт |
| Потребляемая мощность в рабочем режиме | не более 70 Вт |
| Максимальная потребляемая мощность, учитывая подключение репитеров к 9 портам | не более 150 Вт |
| Допустимая качка | 45° |
| Рабочая температура | 0°C-+45°C |
| Выходные сигналы | DC 24 V Stepper, 4 Repeaters IEC61162-1ed.2 or IEC61162-2 10 Ports Аналоговые (Скорость поворота судна) －5 V ～＋5 V / 30 ﾟ/ min －10 V ～＋10 V / 120 ﾟ or 300 ﾟ/ min 3 Ports |
| Входные сигналы: Скорость GPS (широта, долгота, скорость) Внешние датчики курса |
Аналоговый (200 или 400 имп/милю), IEC 61162-1 (NMEA-0183) Цифровой IEC 61162-1(NMEA-0183) Цифровой IEC 61162-1(NMEA-0183) |

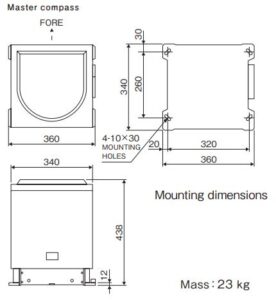

| Габаритные размеры | основной прибор 438x360x340 мм одинарный блок управления 420x363x182 мм двойной блок управления 561x467x182 мм |
| Масса основного прибора | 23 кг |

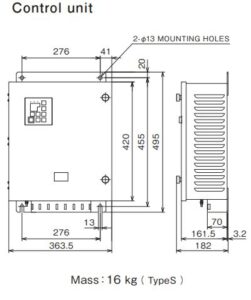

| Масса одинарного блока управления | 16кг |
| Масса двойного блока управления (для двух г/к) | 23кг |
