Racio RD3000 VHF

DMR, 136-174МГц, 100 каналов, встроенный дуплексер и блок питания, 50 Вт

Бренд: Racio

Описание

Цифро-аналоговый ретранслятор Racio RD3000 предназначен для увеличения уверенной зоны покрытия портативных и автомобильных радиостанций, работающих в VHF (136-174 МГц) диапазоне.
Почему имеет смысл обратить внимание на Racio RD3000: выходная ВЧ мощность — 50 Вт, высокая чувствительность — 0,22 мкВ/-120 дБм, отличная избирательность -70 дБ при 25 кГц, низкая цена (для профессионального оборудования).

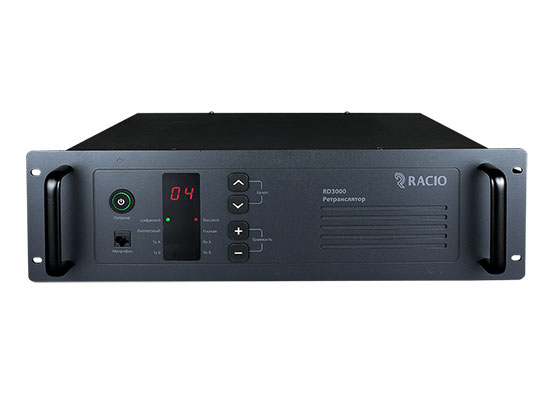

Светодиодные индикаторы ретранслятора Racio RD3000 отображают следующую информацию:
Цифровой: Ретранслятор работает в цифровом или смешанном режиме.
Аналоговый: Ретранслятор работает в аналоговом режиме.
Высокая: Индикатор загорается, когда ретранслятор работает на высокой или средней мощности.
Низкая: Индикатор загорается, когда ретранслятор работает на низкой мощности.
Тх А: Индикация передачи на 1-ом таймслоте или в аналоговом режиме.
Тх В: Индикация передачи на 2-ом таймслоте.
Rx А: Индикация приёма на 1-ом таймслоте или в аналоговом режиме.
Rx В: Индикация приёма на 2-ом таймслоте.

Также на панели индикации Racio RD3000 отображается номер канала от 00 до 99 (№3 на схеме).
Если Вы используете ретранслятор со встроенным дуплексером вам понадобится только одна антенна, подключаемая к гнезду АNТ/ТХ на задней панели Если Вы используете ретранслятор без дуплексера, вам необходимо установить две ан тенны, одну на передачу (в гнездо АNТ/ТХ на задней панели), а другую на прием (в гнез до RX на задней панели (№14 на схеме)). Учтите, что приёмную и передающую антенны следует разносить на расстояние не менее 20 м. Частота приёма должна отличаться от частоты передачи.

Если Вы используете ретранслятор с внешним дуплексером, то Вам необходимо подклю чить антенну непосредственно к нему, а соответствующие фидерные линии, идущие от него, — к гнездам ANT/TX и RX на задней панели.

Не допускайте прямого соединения разъёма Тх «Передача» с разъёмом Rx «Приём». Это приведёт к выходу из строя приёмного тракта.
При монтаже антенн обязательно используйте грозоразрядники!

Также на задней панели Racio RD3000 около информационной таблички с частотами (№16 на схеме) находятся два интерфейса для программирования ретранслятора:
ТХ — это интерфейс для программирования ретранслятора на частоты передачи.
RX — это интерфейс для программирования ретранслятора на частоты приёма.

При монтаже ретранслятора в стойку (шкаф) для циркуляции воздушных потоков предусмотрите свободное пространство между задней панелью и боковыми стенками корпуса, это обеспечит правильное охлаждение выходные каскадов передатчика венти лятором и предотвратит перегрев прибора.
Обязательно подключите заземляющую клемму ретранслятора к шине заземления теле коммуникационной стойки (шкафа).

ОСНОВНЫЕ НАСТРОЙКИ
Включение/выключение ретранслятора:
Для включения ретранслятора кратковременно нажмите кнопку «Питание (вкл./выкл.)», заго рится зелёный индикатор на лицевой панели. Убедитесь, что на панели индикаторов загорелся индикатор номера канала и светодиодные индикаторы режима работы и выходной мощности.
Для выключения ретранслятора зажмите кнопку питания (вкл./выкл.) на 3 секунды, ретрансля тор выключится и индикатор загорится жёлтым цветом.

Выбор канала:
Ретранслятор RDЗ000 может быть запрограммирован на 100 каналов. Нажмите кнопку ■, или кнопку 8, чтобы переключить канал.
Для быстрого переключения каналов зажимайте эти кнопки.

Работа ретранслятора в разных режимах:
Когда ретранслятор работает в аналоговом режиме, загорается индикатор «Аналоговый». Если текущий канал в ретрансляторе цифровой, загорается индикатор «Цифровой».
Если ретранслятор работает в смешанном режиме на текущем канале, то индикатор загорает ся разным цветом в зависимости от типа сигнала (аналоговый или цифровой).
Когда ретранслятор находится в режиме ожидания, горит индикатор «Цифровой».

Работа на разных частотах приёма и передачи:
Если частота ТХ ретранслятора и частота RX различны, ретранслятор преобразует получен ный сигнал на текущем канале из слабого в более сильный при передаче, тем самым увели чивая дальность радиосвязи, одновременно с этим полученный сигнал воспроизводится с помощью динамика (цифровой канал не поддерживает эту функцию).
Примечание: если в ретрансляторе есть дуплексер, частоты работы должны находиться в пределах диапазона частот дуплексера, если в ретрансляторе встроенного ду плексера нет, то диапазон частот ограничен только частотным диапазоном ретрансля тора.

Регулировка громкости:
Кнопками регулировки громкости задайте уровень громкости для прослушивания ретранс лируемых сообщений (работает только в аналоговом режиме). Ориентируйтесь на громкость тонального сигнала при нажатии клавиш. Для отключения громкоговорителя нажимайте клавишу 8 до тех пор, пока тональный сигнал не стихнет.
Некоторые параметры репитера можно настроить только при помощи программного обеспе чения и компьютера с операционной системой Windows.
Цепи ТХ и RX в этом ретрансляторе независимы, поэтому при программировании частоты при ёма и передачи программируются отдельно.
При помощи кабеля для программирования и ПО сначала нужно запрограммировать частоты передачи Тх, затем, не закрывая ПО и переключив кабель в другое гнездо, запрограммировать частоты приёма Rx.
Разъёмы для подключения программатора находятся на задней панели ретранслятора рядом с информационной табличкой.

Характеристики Racio RD3000:

Диапазон частот, МГц	136-174
Количество каналов	100
Стабильность частоты, ppm	2,5
Рабочее напряжение	220 В ± 15 % переменного тока 13 В ± 15 % постоянного тока
Температура работы, °С	от -30 до 60
Габариты, мм	133x483x330
Вес, г	16000

Приёмник:

Чувствительность, мкВ	0,25 (12 дБ SINAD)
Избирательность по побочным каналам, дБ	60 при 12,5 кГц 70 при 25 кГц
Чувствительность (цифра), мкВ	0,22 мкВ/-120 дБм 0,35 мкВ/120 дБм
Коэффициент нелинейных искажений	≤5%
Паразитные излучения	~45 дБ при 25 кГц/ ~40 кГц при 12,5 кГц

Передатчик:

Выходная мощность, Вт	50
Волновое сопротивление тракта АФУ, Ом	50
Уровень паразитных излучений	-36d8m < 1 ГГц — 30 дБм > 1 ГГц
Тип модуляции	16k 4FSK (цифровой)
Коэффициент нелинейных искажений	≤5%
Цифровой протокол	ETSI-TS102 361-1,-2,-3
